Cara Memasang Kabel Straight dan Cross

Kabel straight

 Kabel Straight : Kabel dengan kombinasi ini digunakan untuk koneksi antar perangkat yang berbeda jenis, seperti antara komputer ke switch, komputer ke hub/bridge, router ke switch, router ke bridge dsb.
Susunan Warna Kabel Straight :

1. Putih – orange
2. Orange
3. Putih – hijau
4. Biru
5. Putih – biru
6. Hijau
7. Putih – cokelat
8. cokelat

Contoh penggunaan kabel straight adalah sebagai berikut :

• Menghubungkan antara computer dengan switch
• Menghubungkan computer dengan LAN pada modem cable/DSL
• Menghubungkan router dengan LAN pada modem cable/DSL
• Menghubungkan switch ke router
• Menghubungkan hub ke router

Kabel cross

 Kabel Cross : Kabel dengan kombinasi ini adalah diperuntukkan untuk koneksi peer to peer antara perangkat yang sejenis. Contohnya dari komputer ke komputer, dari komputer ke router, dari switch ke switch dsb.
Susunan Warna Kabel Cross :

1. Putih – hijau
2. hijau
3. Putih – orange
4. Biru
5. Putih -biru
6. orange
7. Putih – cokelat
8. cokelat

Contoh penggunaan kabel cross over adalah sebagai berikut :

• Menghubungkan 2 buah komputer secara langsung
• Menghubungkan 2 buah switch
• Menghubungkan 2 buah hub
• Menghubungkan switch dengan hub
• Menghubungkan komputer dengan router

Dari 8 buah kabel yang ada pada kabel UTP ini (baik pada kabel straight maupun cross over) hanya 4 buah saja yang digunakan untuk mengirim dan menerima data, yaitu kabel pada pin no 1,2,3 dan 6.

Membuat kabel Straight dan Cross Over
Untuk membuat sebuah kabel jaringan menggunakan kabel UTP ini terdapat beberapa peralatan yang perlu kita siapkan, yaitu

• kabel UTP
• Connector RJ-45
• Crimping tools
• RJ-45 LAN Tester

contoh gambarnya seperti dibawah ini :

Kabel UTP Tipe Straight

Sekarang akan kita bahas cara pemasangannya. Yang pertama adalah cara memasang kabel UTP tipe straight. Untuk itu, lakukan langkah-langkah berikut:

1. Kupas ujung kabel sekitar 2 cm, sehingga kabel kecil-kecil yang ada didalamnya kelihatan.

• Pisangkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange Putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bagian ujungnya sehingga rata satu sama lain.

Susunan kabel UTP tipe straight bisa Anda lihat pada gambar di bawah:

Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.

Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:

• Orange Putih pada Pin 1
• Orange pada Pin 2
• Hijau Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Hijau pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.

Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”.

Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua.

Kalau sudah kemudian kita test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1  atau belum.lihat gambar di bawah ini:

Kabel UTP Tipe Cross

Cara memasang kabel UTP tipe straight sudah saya jelaskan tadi. Sekarang saya bahas mengenai cara memasang kabel UTP tipe cross. Cara pemasangan kabel UTP tipe cross hampir sama dengan memasang kabel UTP tipe straight. Mengenai teknis pemasanganya sama seperti tadi. Perbedaanya adalah urutan warna kabel pada ujung kabel yang kedua. Untuk ujung kabel pertama, susunan kabel sama dengan susunan kabel UTP tipe straight yaitu:

• Orange Putih pada Pin 1
• Orange pada Pin 2
• Hijau Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Hijau pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Untuk ujung kabel yang kedua, susunan warnanya berbeda dengan ujung pertama. Adapaun susunan warnanya adalah sebagi berikut:

• Hijau Putih pada Pin 1
• Hijau pada Pin 2
• Orange Putih pada Pin 3
• Biru pada Pin 4
• Biru Putih pada Pin 5
• Orange pada Pin 6
• Coklat Putih pada Pin 7
• Coklat pada Pin 8.

Hasil akhir kabel UTP tipe cross akan seperti ini:

Kesimpulannya adalah jika Anda memasang kabel UTP tipe straight maka susunan warna pada kedua ujung kabel adalah sama. Sedangkan cara pemasangan UTP tipe cross, susunan warna ujung kabel pertama berbeda dengan unjung kabel kedua. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyala semua setiap led dari nomor 1 sampai 8.lihat gambar di bawah ini :

Read More

Cara nge share Folder LAN (Local Area Network)

1. Kita harus mengkonfigurasi jaringan terlebih dahulu. Klik dua kali icon Jaringan. Lalu klik properties setelah itu pilih TCP/IP dan klik properties akan muncul gambar seperti ini :

Kita isi alamat ip kita dan tidak boleh sama dengan ip pc lain. Jika alamat sama maka akan terjadi collision atau tabrakan data. sehingga konektifitas terganggu. Setelah pengaturan ip selesai klik saja ok lalu close.
2. Untuk mengecek konektifitas jaringan dengan pc lain kita gunakan tool ping. Caranya dengan tekan tombol windows+r dan ketik cmd. setelah itu tuliskan ping diikuti dengan alamat ip yang akan kita cek konektifitasnya. contohnya ping 192.168.1.2

3. Setelah muncul reply form maka jaringan terkoneksi jika muncul tulisan lain maka perbaiki lagi di infrastruktur jaringan atau di konfigurasi jaringan.  Setelah itu kita bisa sharing file karena sudah terkoneksi jaringan.Pilih folder yang akan kita sharing dengan cara klik kanan di folder tersebut lalu pilih sharing and security.

4. Akan muncul kotak dialog, lalu klik check box share this folder lalu lkil ok seperti dibawah ini :

5. proses sharing selesai sehingga folder yang kita sharing akan berubah dengan adanya gambar tangan pada folder tersebut.

Bagaimana kita mengambil file dari ip pc lain yang sudah di sharingkan ? berikut caranya :

1. Kita tekan windows+run lalu ketik \\alamat ip contohnya : \\192.168.10.1   klik ok

2. Akan muncul kotak dialog yang berisi data yang sudah disharekan pc lain. Kita bisa copy file tersebut ke disk yang kita inginkan.

Read More

Tutorial merakit PC

1 Siapkan motherboard

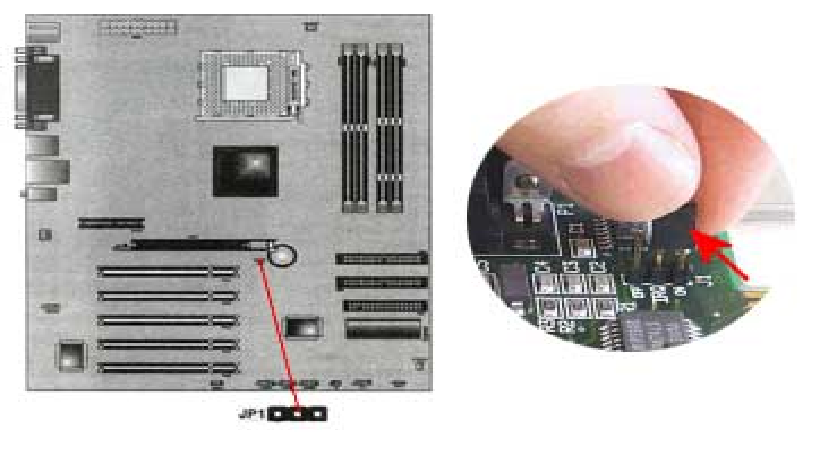

   Periksa buku manual motherboard untuk mengetahui posisi jumper untuk   pengaturan CPU speed, speed multiplier dan tegangan masukan ke motherboard. Atur seting jumper sesuai petunjuk, kesalahan mengatur jumper tegangan dapat merusak prosessor.

2. Memasang Prosessor

Prosessor lebih mudah dipasang sebelum motherboard menempati casing. Cara memasang prosessor jenis socket dan slot berbeda.

Jenis socket

1. Tentukan posisi pin 1 pada prosessor dan socket prosessor di motherboard, umumnya terletak di pojok yang ditandai dengan titik, segitiga atau lekukan.
2. Tegakkan posisi tuas pengunci socket untuk membuka.
3. Masukkan prosessor ke socket dengan lebih dulu menyelaraskan posisi kaki-kaki prosessor dengan lubang socket. rapatkan hingga tidak terdapat celah antara prosessor dengan socket.
4. Turunkan kembali tuas pengunci.

    Jenis Slot
1. Pasang penyangga (bracket) pada dua ujung slot di motherboard sehingga posisi lubang pasak bertemu dengan lubang di motherboard
2. Masukkan pasak kemudian pengunci pasak pada lubang pasak
3. Selipkan card prosessor di antara kedua penahan dan tekan hingga tepat masuk ke lubang slot.






3. Memasang Heatsink

Fungsi heatsink adalah membuang panas yang dihasilkan oleh prosessor lewat konduksi panas dari prosessor ke heatsink.

Untuk mengoptimalkan pemindahan panas maka heatsink harus dipasang rapat pada bagian atas prosessor dengan beberapa clip sebagai penahan sedangkan permukaan kontak pada heatsink dilapisi gen penghantar panas.

Bila heatsink dilengkapi dengan fan maka konektor power pada fan dihubungkan ke konektor fan pada motherboard.

4. Memasang Modul Memori

Modul memori umumnya dipasang berurutan dari nomor socket terkecil. Urutan pemasangan dapat dilihat dari diagram motherboard.

Setiap jenis modul memori yakni SIMM, DIMM dan RIMM dapat dibedakan dengan posisi lekukan pada sisi dan bawah pada modul.

Cara memasang untuk tiap jenis modul memori sebagai berikut.

Jenis SIMM

1. Sesuaikan posisi lekukan pada modul dengan tonjolan pada slot.
2. Masukkan modul dengan membuat sudut miring 45 derajat terhadap slot
3. Dorong hingga modul tegak pada slot, tuas pengunci pada slot akan otomatis mengunci modul.

Jenis DIMM dan RIMM

Cara memasang modul DIMM dan RIMM sama dan hanya ada satu cara sehingga tidak akan terbalik karena ada dua lekukan sebagai panduan. Perbedaanya DIMM dan RIMM pada posisi lekukan

1. Rebahkan kait pengunci pada ujung slot
2. sesuaikan posisi lekukan pada konektor modul dengan tonjolan pada slot. lalu masukkan modul ke slot.
3. Kait pengunci secara otomatis mengunci modul pada slot bila modul sudah tepat terpasang.

5. Memasang Motherboard pada Casing

Motherboard dipasang ke casing dengan sekerup dan dudukan (standoff). Cara pemasangannya sebagai berikut:

1. Tentukan posisi lubang untuk setiap dudukan plastik dan logam. Lubang untuk dudukan logam (metal spacer) ditandai dengan cincin pada tepi lubang.
2. Pasang dudukan logam atau plastik pada tray casing sesuai dengan posisi setiap lubang dudukan yang sesuai pada motherboard.
3. Tempatkan motherboard pada tray casing sehinga kepala dudukan keluar dari lubang pada motherboard. Pasang sekerup pengunci pada setiap dudukan logam.
4. Pasang bingkai port I/O (I/O sheild) pada motherboard jika ada.
5. Pasang tray casing yang sudah terpasang motherboard pada casing dan kunci dengan sekerup.


6. Memasang Power Supply

Beberapa jenis casing sudah dilengkapi power supply. Bila power supply belum disertakan maka cara pemasangannya sebagai berikut:

1. Masukkan power supply pada rak di bagian belakang casing. Pasang ke empat buah sekerup pengunci.
2. Hubungkan konektor power dari power supply ke motherboard. Konektor power jenis ATX hanya memiliki satu cara pemasangan sehingga tidak akan terbalik. Untuk jenis non ATX dengan dua konektor yang terpisah maka kabel-kabel ground warna hitam harus ditempatkan bersisian dan dipasang pada bagian tengah dari konektor power motherboard. Hubungkan kabel daya untuk fan, jika memakai fan untuk pendingin CPU.


7. Memasang Kabel Motherboard dan Casing

Setelah motherboard terpasang di casing langkah selanjutnya adalah memasang kabel I/O pada motherboard dan panel dengan casing.

1. Pasang kabel data untuk floppy drive pada konektor pengontrol floppy di motherboard
2. Pasang kabel IDE untuk pada konektor IDE primary dan secondary pada motherboard.
3. Untuk motherboard non ATX. Pasang kabel port serial dan pararel pada konektor di motherboard. Perhatikan posisi pin 1 untuk memasang.
4. Pada bagian belakang casing terdapat lubang untuk memasang port tambahan jenis non slot. Buka sekerup pengunci pelat tertutup lubang port lalumasukkan port konektor yang ingin dipasang dan pasang sekerup kembali.
5. Bila port mouse belum tersedia di belakang casing maka card konektor mouse harus dipasang lalu dihubungkan dengan konektor mouse pada motherboard.
6. Hubungan kabel konektor dari switch di panel depan casing, LED, speaker internal dan port yang terpasang di depan casing bila ada ke motherboard. Periksa diagram motherboard untuk mencari lokasi konektor yang tepat.

8. Memasang Drive

Prosedur memasang drive hardisk, floppy, CD ROM, CD-RW atau DVD adalah sama sebagai berikut:

1. Copot pelet penutup bay drive (ruang untuk drive pada casing)
2. Masukkan drive dari depan bay dengan terlebih dahulu mengatur seting jumper (sebagai master atau slave) pada drive.
3. Sesuaikan posisi lubang sekerup di drive dan casing lalu pasang sekerup penahan drive.
4. Hubungkan konektor kabel IDE ke drive dan konektor di motherboard (konektor primary dipakai lebih dulu)
5. Ulangi langkah 1 samapai 4 untuk setiap pemasangan drive.
6. Bila kabel IDE terhubung ke du drive pastikan perbedaan seting jumper keduanya yakni drive pertama diset sebagai master dan lainnya sebagai slave. Konektor IDE secondary pada motherboard dapat dipakai untuk menghubungkan dua drive tambahan.
7.  Floppy drive dihubungkan ke konektor khusus floppy di motherboard.
8. Sambungkan kabel power dari catu daya ke masing-masing drive.

9. Memasang Card Adapter

Card adapter yang umum dipasang adalah video card, sound, network, modem dan SCSI adapter. Video card umumnya harus dipasang dan diinstall sebelum card adapter lainnya.

Cara memasang adapter:

1. Pegang card adapter pada tepi, hindari menyentuh komponen atau rangkaian elektronik. Tekan card hingga konektor tepat masuk pada slot ekspansi di motherboard
2. Pasang sekerup penahan card ke casing
3. Hubungkan kembali kabel internal pada card, bila ada.

10. Penyelessaian Akhir

1. Pasang penutup casing dengan menggeser
2. sambungkan kabel dari catu daya ke soket dinding.
3. Pasang konektor monitor ke port video card.
4. Pasang konektor kabel telepon ke port modem bila ada.
5. Hubungkan konektor kabel keyboard dan konektor mouse ke port mouse atau poert serial (tergantung jenis mouse).
6. Hubungkan piranti eksternal lainnya seperti speaker, joystick, dan microphone bila ada ke port yang sesuai. Periksa manual dari card adapter untuk memastikan lokasi port.

Read More

Read More

Cara Instal Deep Freeze

Cara menginstal Deep Freeze.

Download Deep Freeze Gratis Disini

1. Buka Deep Freeze

Klik next Untuk melanjutkan.

2. Klik Agree/ ceklis pilihan paling atas. lalu Next.

3. Masukan Kode Lisensi. yang sudah di download bersama apllikasinya. Mau ceklis atau tidak tergantung pemakai. lalu next.

4.  Pilih Partisi yang akan di freeze. lalu Next.

5. Klik Ok untuk membuka. Tidak perlu Password karena blm di set.

6. Pilih Boot Froozen Untuk membekukan. Boot Thawed Untuk menonaktifkan. lalu klik Apply And Reboot lalu OK

Selamat Mencoba.
